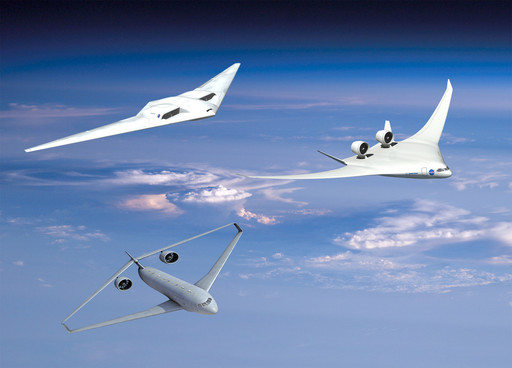

NASA的下一代軍/民用運輸機方案。

　　盡管美國空軍的戰斗機總能成為公眾關注的明星，但真正能夠讓美國三軍部隊全球部署，并適應多種任務的還是大型支援飛機，這是真正的戰略進攻型力量。其中的一些任務包括攻擊、轟炸、運輸、空中加油和其他特種任務。研制并部署這些新型的大飛機平臺造價十分昂貴，如果根據每一種任務要求，設計并生產一種大飛機，軍方將無法負擔。所以，大型支援飛機平臺的項目不能僅僅針對一種任務進行設計，而需要具備足夠的任務彈性以適應各種不同的任務。就像C-130和C-135平臺在幾十年的服役生涯中被改進成AC-130“炮艇”和RC-135“鉚釘接頭”，以及其他多種任務改型。

　　當然，下一代大型支援飛機的要求要苛刻得多。正因如此，這種飛機基本的概念是：設計一種可以實現的基本平臺，它的載重、航程、內部空間和其他品質都恰到好處，在使用和生產過程中，只需要經過一定的改進改型就可以滿足各種任務需要，而不用設計全新的機身平臺。在當前階段，根據不同的任務需求確定出合適的品質就顯得十分重要。

　　任務的類型及特點

　　大型支援平臺具有廣泛的任務適應性，但是其他的一些以多用途為目的而設計的平臺卻不那么成功了。這是因?yàn)樵趯?shí)際使用過程中，任務的轉換及未曾始料的需求都可能超出平臺的能力。由此可見，在設計之初就應當仔細研究每種可能的任務究竟需要怎樣的能力，這樣才能制定出切實合理的設計目標。

　　前線攻擊：此項任務目前主要由AC-130炮艇部隊承擔。盡管AC-130威力強大，但是其作戰使用至少還受兩個條件限制：一是天候，在夜間和能見度不良條件下，作戰效能會大打折扣；二是飛行高度，但是為了避免便攜式地空導彈、小口徑防空炮火等其他小型武器的威脅，AC-130必須在安全高度上飛行。

　　新一代的炮艇武器平臺應該具有與現代空中炮艇相同的續航能力，但生存能力必須要更好。新平臺的巡航速度也應當比AC-130快。在執行運輸能力時，可以使用民航飛機航線（現有的C-130在巡航時，高度低于民航客機，所以不能用其航線）。此外，新平臺可根據需要攻擊任意一側的目標，相應的傳感器也高度集成。

　　轟炸：此項任務目前由B-52、B-1和B-2重型轟炸機部隊以及F-15E戰斗攻擊機部隊承擔。雖然B-2的效能出眾，但高昂的價格也極大地限制了機隊的數量。而B-52、B-1、F-15E則由于信號特征顯著造成突防能力相對低下，很難進入嚴密防范的目標區。美國空軍的武器庫中需要一種航程遠、突防能力強、能夠投放大型武器的作戰機型。這種需求由來已久，但卻難度很高。新機型未必要成為所謂的“B-3”，但要綜合B-2和B-52的特點，同時要填補戰術戰斗轟炸機和高端戰略轟炸機之間的巨大空缺。

　　運輸：當前，戰術運輸?shù)娜蝿?wù)主要依賴C-130完成，戰略空運則由C-5和C-17承擔。陸軍未來戰斗系統FCS的內涵包括未經鋪設短跑道的部署能力。盡管當前的C-130具備良好的起降能力，但卻無法容納FCS戰車。另外，C-130的巡航速度低、生存能力不佳，也限制了它的多用途性能。新一代平臺應當同時具備大貨艙容積和短距起降性能，以滿足陸軍戰略戰術機動的需求。從這個角度看來，新機型或許和C-17有些重疊。但事實上，C-17在戰術運輸和戰場生存能力方面的不足之處需要得到彌補，總體而言，C-17太大太高端，而且仍未脫離傳統大型運輸機的桎梏。

　　空中加油：KC-135和KC-10是為固定翼飛機加油的主力機型；KC-130則主要為旋翼機加油。時間和技術的進展同樣讓這些可靠的機型開始落伍。新空中加油機應當具備一定的隱身性能，這樣，它就可以在離目標區更近的區域?yàn)殡[身飛機加油而不被發現。

　　特種任務：這有可能是要求最苛刻的任務類型；替代MC-130“戰斗魔爪”的機型必須能夠在不被探測到的情況下深入敵后，著陸在未經鋪設、沒有輔助的短跑道上，投放并回收特種部隊及其車輛，然后起飛并悄悄地撤出敵空域。而且高空和低空突防都必須考慮到。

　　合并需求

　　以上的有些任務具有某些共性，因而可以歸納為某種通用系統。

　　特種任務要求和運輸任務在一些方面有相通之處：短距起降、機場適應性，以及快速的貨物/車輛裝卸能力。不過，前者在戰場生存能力方面要求更苛刻。此外，如果特種任務飛機要求垂直起降的話，就很難與其他任務機型整合為一種設計。

　　在研究過程中，除了對任務進行分類，對大小的分類也經過了研究。大小分為三級：

　　戰斗/轟炸尺寸（起飛質量45噸），適合轟炸/炮艇任務，尤其是無人方案。此外還適合作為前沿投放的小型運輸機。作為特種用途飛機也非常合適，在這一重量級別，甚至可以考慮用升力風扇實現垂直起降。但這一重量級別可能不適合空中加油和運輸?shù)臋C(jī)型。

　　中型運輸機尺寸（起飛質量68~160噸），當前，執行各種任務的機型如C-130、C-135、B-2都屬于這一區域。未來適應多種任務的支援機型平臺很可能也在這一范疇。

　　大型運輸機尺寸（起飛質量大于200噸），這一適合運輸和空中加油機的區域可能也適合轟炸型號，甚至可以發展出一種武庫機。由于在面對嚴密防御空域時，武庫機突防風險太高，不得不采用防區外發射的遠程空地武器，它可能更適用于低威脅的地區，就像B-2在伊拉克和阿富汗戰場上執行近距空中支援任務。

　　方案設想

　　單機型方案

　　最終，需要由一種機型來執行上述的五種任務。為了達到這個目的，最佳的選擇方案是一種中型運輸機尺寸的飛機，并需要具備低可探測性、短距起降性和巨大的貨艙容積。其中，首要照顧的是運輸任務，因?yàn)檫\(yùn)輸機型的產量可能是最多的，而且這可以使得其他任務也較容易得到滿足。只需要減小運輸機的載荷，就可以增加航程或留空時間。

　　這種飛機的航程必須滿足不經過空中加油的部署需求。在確定了載重量和航程后，就可以得到飛機大致的起飛質量范圍。通過對起飛質量和滑跑距離的關系綜合分析，確定半載時，跑道長度在大約610米。而生存能力主要依靠低RCS的隱身-氣動一體化設計和機載電子戰設備保證。

　　在設計特點上，該方案采用上單翼布局，四臺中等涵道比的渦扇發動機內埋在翼根內。機尾艙門類似C-141運輸機，具有較低的氣動阻力。根據設想，各個任務型號的機身都很相似，因而可以在基本型機身上做出不可恢復的改動，以滿足特定任務需要。

　　通用性雖然降低了費用，但也有明顯的性能代價。對于有些任務而言至關緊要的一些性能和部件，對于另外一些任務而言可能就成了累贅。

　　由于基本型是運輸機，它所具備的短距起降性能對于炮艇攻擊機而言就顯得多余。比如在機翼面積和發動機推力方面，炮艇攻擊機都不需要那么大。而炮艇攻擊機、轟炸機和特種任務飛機在低可探測性外形、中等涵道比半埋式發動機方面付出的重量和結構代價對于運輸機和空中加油機而言，也顯得有些得不償失。

　　運輸機的貨艙地板需要設置貨物通道，但這卻妨礙了轟炸型和攻擊型從底部投放武器，因?yàn)樨浳锿ǖ赖慕Y(jié)構占用了布置武器艙的空間。解決的辦法是從飛機機身后部的貨艙門向后投放武器。

　　雙機型方案

　　不難發現，單機型方案存在巨大的挑戰性，所以發展兩種不同的改型方案或許是一種明智之舉。具備隱身特征的方案可以用作轟炸和攻擊機型；能夠短距起降但非隱身的方案用作運輸機和空中加油機。而特種任務飛機需要考慮究竟如何在隱身和短距起降之間做出取舍，或者另辟蹊徑。

　　當設計要求為運載約30噸載荷飛行4820千米航程時，隱身的機型將比非隱身的機型重，空重增加約12.5%，起飛重量增加約16.5%。如果增加航程或者載荷要求，空重和起飛重量的增加幅度會更加顯著。

　　一個有趣的現象是，起飛重量的增幅比空重的大，主要是因?yàn)殡[身機型無法采用大涵道比的發動機，犧牲了一定的巡航效率，要達到同等航程必須攜帶更多的燃料。但如果有辦法把高涵道比的發動機隱蔽地埋到機艙或機翼內，起飛重量的增幅將會得到控制。

　　模塊化方案

　　模塊化方案的基本思想是讓大尺度部件基本保持一致，維持通用性，但具體布局和結構有所不同，以適應不同的任務類型�；�于這樣的思想，飛機都采用相同的機翼，V形尾翼布局都布置于尾撐末端，而發動機、機身則各不相同。這就使得飛機可以最大限度地適應所執行的任務類型，而不必同時裝著為其他任務而準備的設備和結構，減輕了不必要的重量。

　　對于運輸機、加油機和特種飛機而言，都采用大涵道比的渦扇發動機，雖然犧牲了隱身性，但獲得了最緊迫的大航程/續航時間。其中，運輸機和特種飛機都采用4臺發動機上置布局，這可以充分地利用康達效應（Coanda Effect），改善飛機的短距起降性能，同時還可及減小跑道異物損傷發動機的危險。而對于不要求短距起降的空中加油機，則采用兩臺下吊發動機艙設計，能夠保持良好的巡航效率。攻擊型和轟炸型都采用中等涵道比的渦扇發動機，埋在翼根內，以減小雷達信號特征，提高突防能力。

　　運輸機的機身最為肥大，有足夠的空間來裝載所要求的重型裝備，同時，機頭有降低雷達信號特征的棱條處理。特種任務型和空中加油型的飛機機身稍小，因?yàn)檫@樣就已經能夠滿足機艙空間的要求了，較細長的機身有助于減小巡航阻力。所不同的是，后者由于對隱身的要求最低，所以機頭仍采用傳統的橢圓截面設計。炮艇攻擊機和轟炸機的機身最為細小，外形完全按照折射雷達波的隱身外形標準設計，其中，轟炸機的機頭最為細長，因?yàn)樗鼘?duì)巡航速度的要求更甚于攻擊機，細長的機頭有助于提高阻力發散馬赫數。

　　大小搭配方案

　　把飛機按大小區分開也可以有效地提高飛機的作戰性能。但無疑需要研制兩種完全不同的飛機以滿足需要，成本方面的代價會比較大。

　　小型方案空重30噸，起飛重量47噸；長17米、翼展33.83米，具備良好的隱身性能，尤其適合作為轟炸型和攻擊型，但載重量?jī)H和“飛豹”差不多，略顯小，但航程可達5130千米以上。特種任務型具備良好的滲透能力，裝備升力風扇或升力發動機甚至可以垂直起降。

　　超大型方案空重150~162噸，起飛重量386~476噸；翼展75.3米。這種飛機可以作為C-5的替代型和C-17的補充型服役；空中加油型號能夠同時為兩架戰斗機提供硬管式加油（現有的加油機只能同時為一架飛機進行硬管式加油）；它還可以被改裝成龐大的武庫機，攜帶數量巨大的防區外發射武器，快速而持續地進行遠程打擊。在研制時，超大型方案可以作為民航客機投產，以減小政府支出。
